Identifier et évaluer le système de production de chauffage en place

Pour identifier le système de production de chauffage en place, vérifier son dimensionnement. Les paramètres suivants sont relevés : type, marque, type d'énergie, la puissance, le lieu et le type d'installation.

Une fois le mode de production identifié, il est nécessaire de s'assurer du bon fonctionnement de ce dernier, c'est-à-dire que la puissance de l'équipement installé est adapté aux besoins de chauffage du logement.

Dans le cas d'une chaudière à combustible, trois paramètres sont à vérifier :

•  la puissance de la chaudière
•  la vieillesse de la chaudière
•  la vétusté du système d'installation

Vérifier la puissance de la chaudière

• Une installation de chauffage bien dimensionné fonctionne en continu une grande partie du temps lors de son utilisation.
• Une installation surdimensionnée a généralement un grand nombre de cycles (marche/arrière), ce qui provoque une usure prématurée de ces différents équipements.
• Le dimensionnement d'une installation doit se faire d'une manière rigoureuse pour satisfaire les besoins thermiques du bâtiment.

Il faut savoir que le rendement de génération d'une chaudière est plus élevé quand elle fonctionne à charge nominale (100%), d'où la nécessité de dimensionner la chaudière en fonction de ses besoins réels.

Le rendement de génération est influencé par la température de l'eau sortant de la chaudière, il augmente d'environ 1 % quand la température du fluide dans la chaudière diminue de 10 degrés.

Des émetteurs basse température comme des planchers chauffants (chauffage sol) permettent d'abaisser la température de distribution, et donc d'augmenter le rendement et de limiter les pertes thermiques dans les canalisations.

Il faut retenir qu'une chaudière bien dimensionnée ainsi moins puissante sera moins cher à l'achat, son rendement sera meilleur, la consommation plus faible pour un confort équivalent, même meilleur. Toutefois, le temps de relance pour une remise en température et plus long, ensuite à des ralentis nocturnes.

Évaluer l'état de vétusté du système de chauffage

Pour connaître l'état des équipements compose le système de production de chauffage, vous devez procéder à une inspection de l'installation en fonctionnement et en période de chauffe.

 Lors de cette visite, il faudra :

 Observer et comprendre le mode de fonctionnement du système ;

• Relever les équipements de mesure existants et/ou procéder à des mesures complémentaires sur les différents équipements (débit, température, consommation, pression).
•  Comparer les valeurs relevées à des valeurs de référence.

 Attention : ce type d'évaluation est fait par un professionnel agréé

 quelle que soit la rigueur avec laquelle elle fait le travail, il faut être conscient des limites de cet exercice. En effet, le constat visuel et les mesures instantanés ne permettent pas de déceler certains défauts

Par exemple :

•  Aux appareils de régulation et de réglage qui nécessite une observation sur des durées qui peuvent aller de quelques heures voir à des mois en fonction de la complexité de l'installation.
•  Aux difficultés de mesurer notamment certains paramètres comme le débit.

 Lors de la visite le chauffagiste professionnel, il faudra prévoir de calculer les paramètres suivants : les rendements instantanés de la chaudière, des pompes de circulation.

Le rendement instantané de la chaudière

Le rendement instantané de la chaudière se calcule notamment à partir de la mesure des pertes par la fumée de combustion.

Pour toutes les chaudières à combustion, une certaine quantité de chaleur est perdue par les fumées. Cette perte est déterminée au moyen d'appareil mesurant simultanément le teneur en CO₂ des fumées et leur température.

Certains appareils de mesure donnent directement le rendement. Mais, la plupart du temps aussi bien pour assurer le réglage du brûleur que pour estimer le rendement des combustions, on utilise la double donnée : le taux de CO₂ et la température.

Une fois le rendement mesuré il faut comparer avec celui qui est donné par le constructeur à l'état neuf, et ceux qui sont atteints par les chaudières actuelles.

Le rendement des pompes de circulation

Une installation de chauffage possède un ou plusieurs circulateurs fonctionnement à l'électricité. Leur fonction est de faire circuler l'eau chaude en circuit fermé dans les émetteurs de chauffage.

La puissance du circulateur est en fonction des évaluations des hauteurs, mais également des pertes de charge dans le circuit de distribution. Les pertes de charge dépendent du diamètre des tuyaux, mais par ailleurs des Vannes et des coudes placés sur le circuit.

On trouve désormais des circulateurs qui consomment peu et s'adapte à leur fonctionnement au besoin de l'installation de chauffage, ils sont branchés au thermostat (système de régulation).

Le circulateur du circuit de chauffage ne doit pas non plus être surpuissant. Ainsi, en faisant circuler l'eau trop vite dans les radiateurs, la température de retour une voisine à la température de sortie de la chaudière, ce qui n'assure pas un confort suffisant pendant les périodes de grand froid.

S'assurer du système de régulation

 lors de la visite des équipements de chauffage, pensez à s'assurer de l'existence d'un système de régulation soit un thermostat.

 Le type de système et le mode de régulation ont une forte influence sur la facture de chauffage.

Un bon système de régulation et celui qui permet d'avoir des programmes journaliers, de distinguer les différentes zones et qui estime les conditions de température extérieure.

 Le système de régulation peut piloter les besoins du chauffage de l'habitation notamment à partir d'un système qui compose un thermostat d'ambiance et une sonde extérieure.

Il agit autant sur la production que la distribution de chaleur, il peut directement agir sur les radiateurs si ceci sont équipés de robinet thermostatique. La production d'eau chaude sanitaire peut éventuellement être pilotée par la régulation.

Vérifier l'état des émetteurs de chaleur

Cette partie de la vérification installée, leur état, la répartition spatiale et la manière dont ils sont régulés.

Il faut vérifier si les émetteurs de chaleur sont :

•  des radiateurs à eau chaude (en acier, en fonte, en aluminium...)
•  s'il s'agit d'un chauffage par le sol,
•  s'il s'agit de ventilateur convecteur
•  ou s'il s'agit de convecteur électrique,

Il faudra également vérifier la répartition dans les différents locaux et comment ils sont alimentés.

De même, il faudra vérifier le mode de régulation en place (centrale de régulation, robinet thermostatique, étêtera)

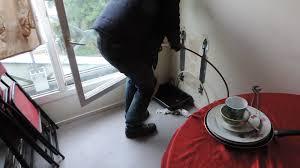

L'emplacement des émetteurs à une grande importance sur leurs efficacités.

En effet, le corps de chauffe placer contre la paroi extérieure évacue une part importante de leurs énergies vers l'extérieur.

Il est conseillé dès lors, si vous êtes dans ce cas, déplacer l'émetteur ou d'isoler le mur sur lequel il est placé.

Vérifier le dimensionnement des émetteurs

Comme on l'a vu précédemment, le dimensionnement des émetteurs à un fort impact sur l'efficacité de la chaudière.

En effet, si la puissance des émetteurs est inférieure à la puissance de la chaudière, cela signifie que nous sommes en présence d'un surdimensionnement de la chaudière. Ce qui, d'une part, dégrade son rendement et d'autre part, provoque une usure prématurée des organes intérieurs.

La puissance des émetteurs dépend de ses caractéristiques thermophysiques, la surface, du débit et de la température du fluide qui le parcourt. Pour un radiateur donné, plus la température est élevée, moins la surface est grande.

Une température élevée à 70 ou 90 degrés engendre des pertes et des grades le rendement de la chaudière. Il est conseillé d'avoir des émetteurs basse température (40 à 60 degrés) voir de très basses températures (30 40 degrés).

Identifier le mode de distribution de chaleur

 Le réseau de distribution a pour vocation de transporter la chaleur du lieu de production jusqu'aux équipements de diffusion (radiateur, chauffage par le sol, étêtera).

Cette partie de la vérification s'attachera à évaluer précisément le type de distribution, monotube ou bitube, les diamètres, l'état des canalisations, et enfin si elles sont calorifugées dans la partie où elle ne contribue pas au chauffage.

Un diagnostic sera mené pour vérifier l'état d'embouage et d'équilibrage du réseau.

L'embouage se caractéristique par un dépôt de boue dans les canalisations. L'origine de ces bouts est due au phénomène de corrosion et de dépôt de produits minéraux présents dans l'eau lors du remplissage.

Une installation est considérée comme déséquilibré si, par ton froid, on constate des écarts permanents de température supérieure à 2 degrés entre les différents locaux.

Lors de la vérification, il faut s'attacher à identifier les locaux insuffisamment chauffés ou au contraire surchauffer sur une même façade, ainsi que les locaux sont en bout de ligne où il y a une température insuffisante.

Ce déséquilibre peut résultats de plusieurs causes, qui peuvent être :

•  un mauvais dimensionnement des émetteurs (la surface insuffisante, les besoins du local mal défini à l'origine...)
•  des pertes importantes dans les canalisations de distribution (mal ou non isolé)
•  un réseau de distribution mal conçu au tout début
•  des émetteurs bouchers à cause de l'embouage, un organe d’équilibrage mal réglé, des modifications apportées à l'installation
•  des locaux sont mal ou pas isolé.

Une canalisation en acier de 1 m et de diamètre 32 qui transporte de l'eau à 70 degrés et qui traverse un milieu où il y a une température de 20 degrés aura 60 watts de perte.

Les réseaux de distribution sont composés de canalisation, de pompe de circulation, et des vannes de réglage (de voix ou trois voix). Lors de la vérification, pensez à regarder si les vanne de chauffage fonctionne correctement si elles sont bien réglées.

S'assurer aussi du bon fonctionnement des pompes : vérifier les puissances, la position de la vitesse, et si elles sont pilotées à vitesse variable.
